故障PC>NECのLL730/5 LaVie
約1週間前、いつものように入退室管理用PCを起動させると、やけに画面が暗い。
ログイン画面がうっすら写っているが、マウスポインタがどこにあるかわからない。
電源を確認したがちゃんとコンセントに刺さっていた。
外付けのモニタを取り付けてみると、きちんとログイン画面が表示された。
外付けのモニタでしばらく運用したが、どうにも不便なので(外付けモニタの場所が
PC本体と離れている)この連休を利用して修理することにした。
結論:バックライトが切れかかっている。または、インバータが壊れかけている。
(おそらく、バックライトが寿命と思われる)
バックライトは過去に数回交換したことがある。
初めての交換のときは、思い切りバックライトを割ってしまって失敗しましたが、そのあとは成功しているので
手術の成功率はおそらく7割程度ですね。(かなり、怪しい。ブラックジャックではなくて
グレージャック)
<お決まりですが…>掲載内容には一切責任を負えません。あくまでも個人の覚書程度のレベルで記載しています。
参考になれば参考にしてください。
もし、自分で修理を考えられている方はあくまでも自己責任で覚悟を決めてやりませよう。
初めての人は、ぜひ、ジャンクPCで練習してください。
質問等は私が答えられる範囲でお答えしますが、あまり期待されないでください。
成功したら、賞賛を、失敗したら、慰めの言葉をさしあげることはできますが…

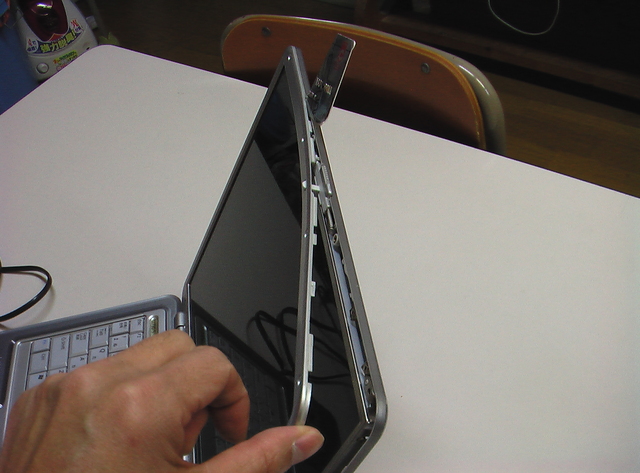

- ① モニタの前面カバーを開く(ネジを外し、不要になったキャッシュカードをすき間に挿し込み、少しずつこじ開けていく)

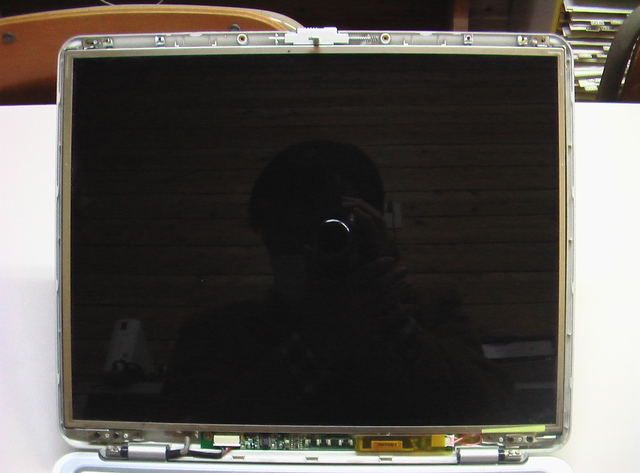

- ② 前面カバーを取り外す(無理に力をかけて、引っ張ると、カバーが破れるので注意)

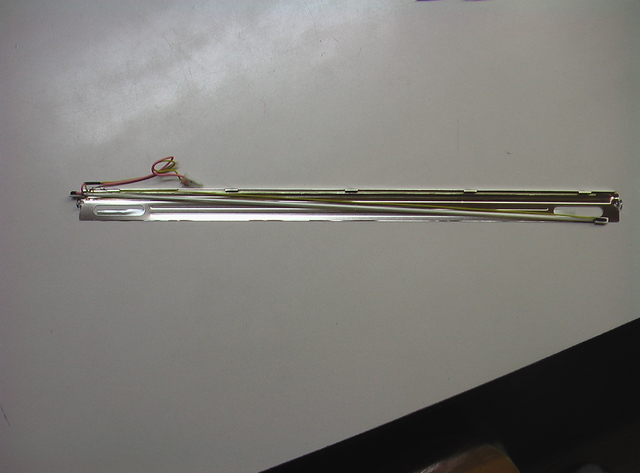

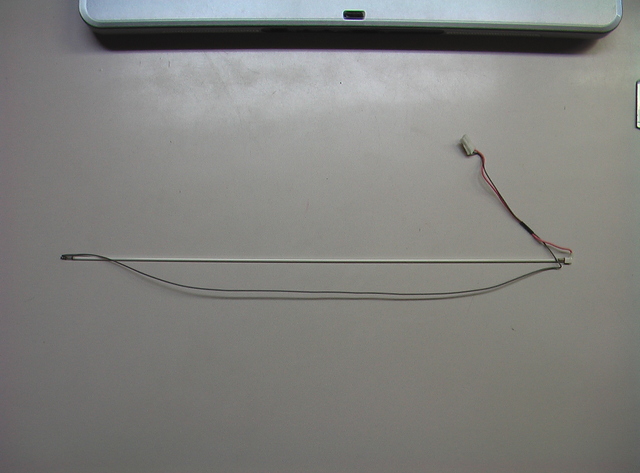

- ③ 交換用のバックライト(ジャンクPCを解体し、再利用)

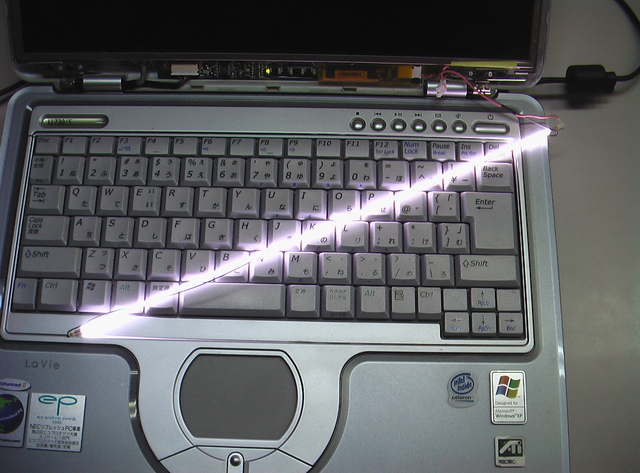

- ④ 点灯テスト(この段階でインバータはOKである。でも、ちょっと暗い感じ。まぁ、ジャンクPCの再利用だから)

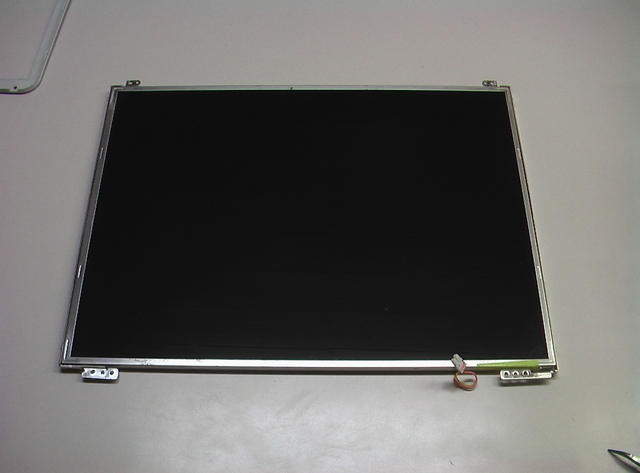

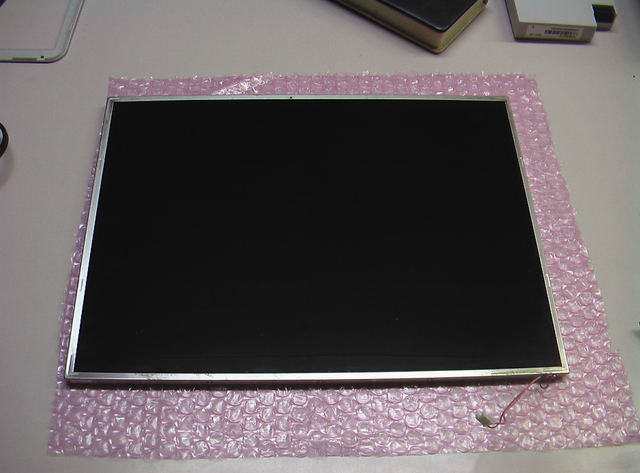

- ⑤ 液晶部取り外し(裏には信号線のフレキケーブルがあるので、慎重に外す)

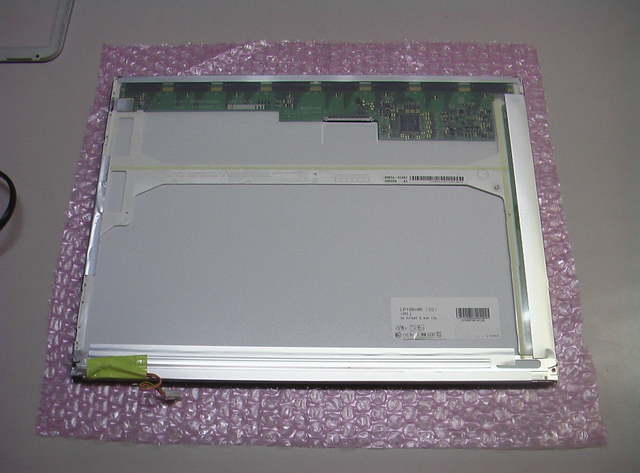

- ⑥ 液晶パネルの裏側(アルミテープで外枠が固定されているように見えたので、カッターで切れ目をいれておく。最大に慎重に。フレキケーブルが接続されている箇所もあるので。もし、心配なら、カッターを使わず、思い切りアルミテープをはがしても可)

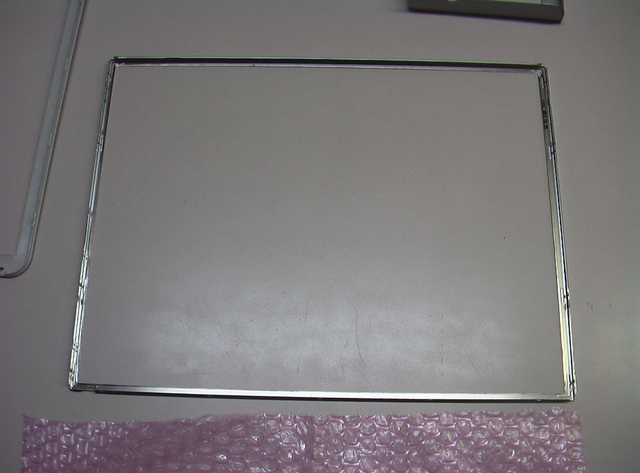

- ⑦ 外枠を外す(外枠と液晶部のすきまに小さなマイナスドライバを少しずつ差込、ちょっとずつすき間を開けていく。最大に慎重に。)

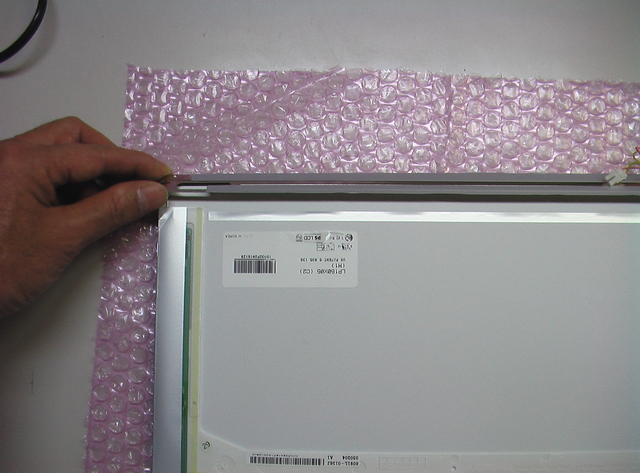

- ⑧ バックライト格納部を取り外す(液晶パネルの裏側から、少しずつ剥がすように外す。最大に慎重に。)

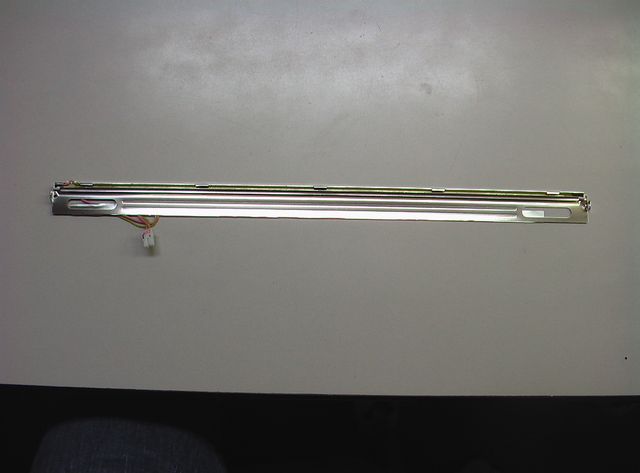

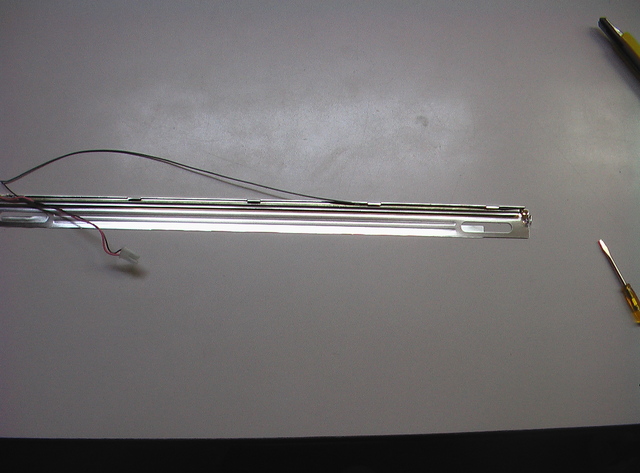

- ⑨ 取り外したバックライト部(へー、結構、取り外しが楽だった。わりと分解を前提にした構造のようだ。バックライト本体も簡単に取り外せそうになっている。溝にはまっているだけ。)
- ⑩ バックライト本体を外す(バックライトはとても細い、径1ミリくらいの蛍光管なので、少しの力でも破れる恐れあり。最大に慎重に。)
- ⑪ 交換用バックライトを取り付ける(割れないように、最大に慎重に。今回は、左端のゴムの部分がきちんと納まらなかったので、カッターで少し削って加工した。まぁ再利用品なので)
- ⑫ 分解した順とは逆の順で組み上げる(最大に慎重に)

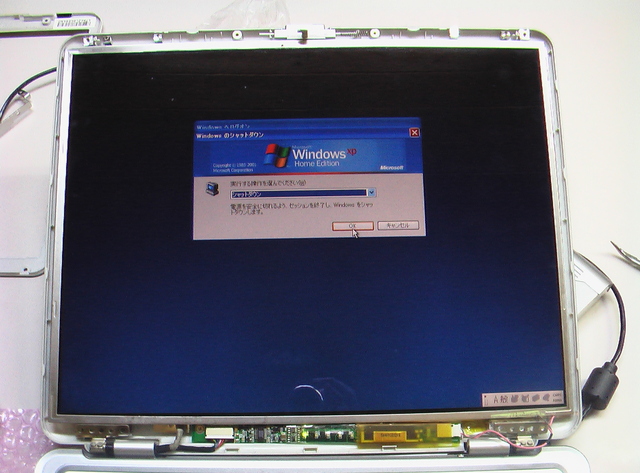

- ⑬ モニタ出力テスト(完全に組み上げる前に、テスト。お〜、ちゃんと映っている。しかし、やっぱりちょっと暗い。でも、贅沢はご法度)

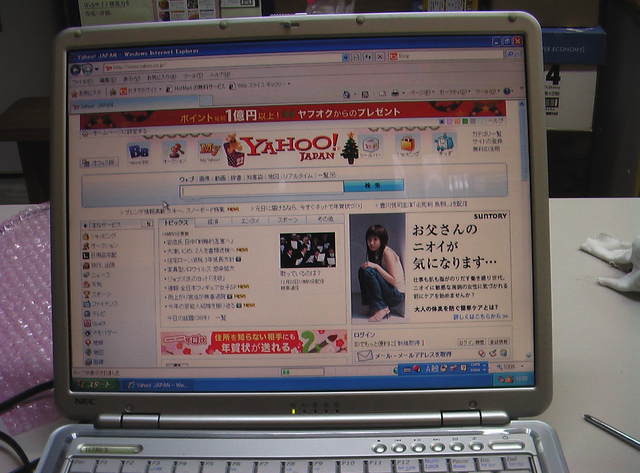

- ⑭ 完全に組み上げて無事完了!(修理時間約2時間)
バックライト外すまではいきましたが、取付に困ってます。
分解した時の逆方法で取り付けたらねじ位置が合わず手こずってます。
簡単に収まるのでしょうか?
よろしくお願いします。
コメントありがとうございます。
ネジの位置が合わない>>どの部分のネジなのかにもよりますが、
基本的には、バックライトがもとの位置にきちんとおさまって(はまって)いれば、
ネジ位置は合います。(ちょっと膨らみができるかも)
バックライトの両端から伸びる細い電線(ケーブル)類は慎重に戻さないと、すぐに、はみ出して、
おさまりがつかないこともあります。
ある程度慣れも必要ですが、がんばってください。もちろん、頑張りすぎて(力が入りすぎて)
バックライトを折らないようにご注意ください。
ありがとうございました、壊れたバックライトで練習していますがなかなかねじ位置合いません、ねじ位置とはバックライトを納めたケースと言うかなんと説明したらよいか、左右の一番小さなねじです。
67になっての挑戦です。頑張ります。
壊れたバックライトで練習中ということなら、もう一度、そのバックライトを外して、バックライト無しで組み立ててみたときネジ位置が合うかどうか確認してはどうでしょうか。バックライト(細い蛍光管)本体には確かネジ穴はないので。ネジ位置がきちんと合えば、バックライトの装着に問題があることがはっきりします。どこかに、隙間ができているとか、浮いているなどの位置のズレの原因になる箇所を特定できれば、いいですが。私の場合は、別の機種のバックライトを使ったので、両端のゴムの部分を少しだけカッターで削って、むりやり収めたような。(かなり前なのでうろ覚えです。)
ありがとうございます。
片方が液晶割れ、片方がバックライト切れ、同じ機種LL730、どうしです。
なんとかやってみます。
