掃除機（日立）を修理した

掃除機（日立）cv-s85e6が数カ月前電源が入らなくなった。約３年前（？）にヤマダ電機で購入したので修理を依頼したら、15,000円と見積もられた。

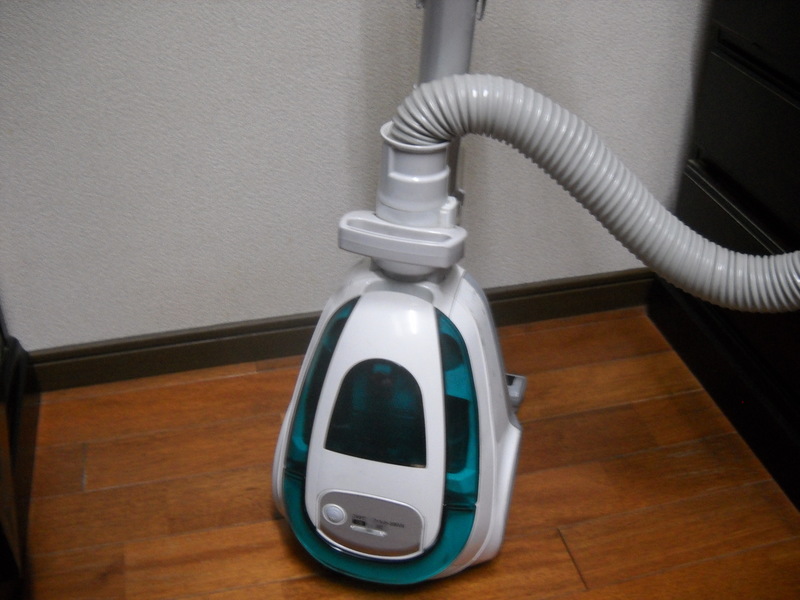

図１：復活した掃除機

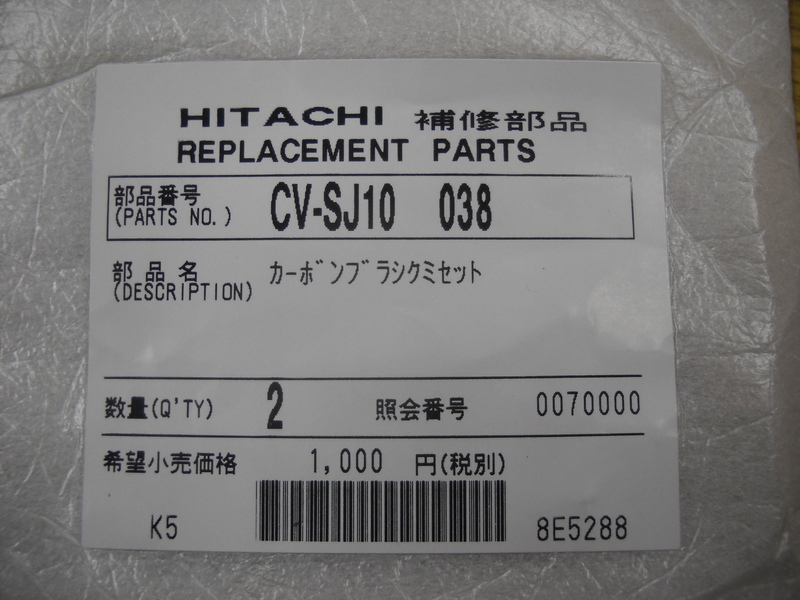

修理の内容はカーボンブラシの交換となっていた。ネットで調べると部品は1,000円で購入できる。ダメもとで自分で交換してみることにした。 しかし、見積で戻ってきた掃除機はちゃんと電源が入ったので、しばらくはだましだましそのまま使っていたら、先週完全に壊れた。スイッチを押してもウンともすんとも言わない。おそらく、見積時に分解しその後組み立てたときうまくカーボンブラシが整流子に接触してくれていたのかも。

では、さっそく掃除機を分解。計５本のネジを外して、カバーを外す。

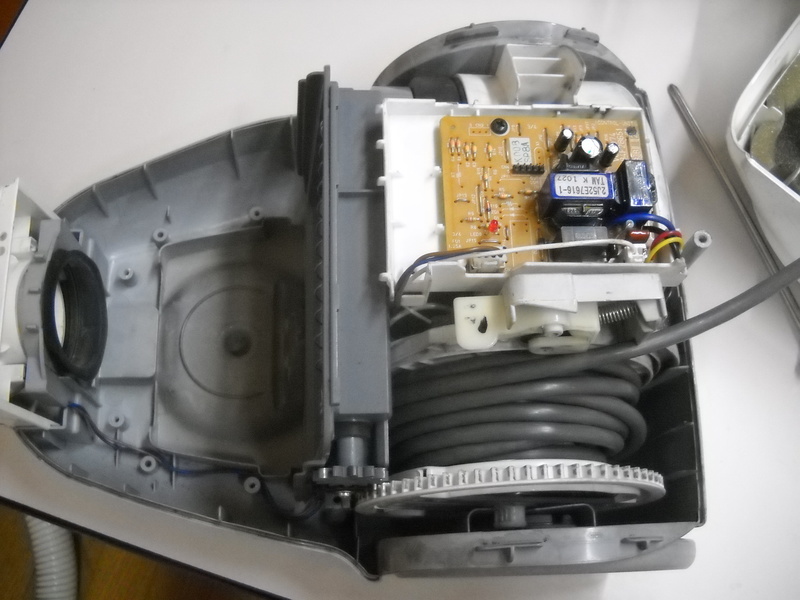

図２：カバーを外す

電源ケーブルを格納しているケースをゆっくり上に引き上げる。（少し上下左右に衝撃を与えながら引き上げるとうまくいった。）

モータ上部にある基板につながるケーブル（電源ケーブル、掃除機のホースを接続する部分から伸びている）を外す。（モータを外す時に引っかかって邪魔になる）

モータを格納ケースから外す。（爪で引っ掛けてあるので、その爪を外せばよい）

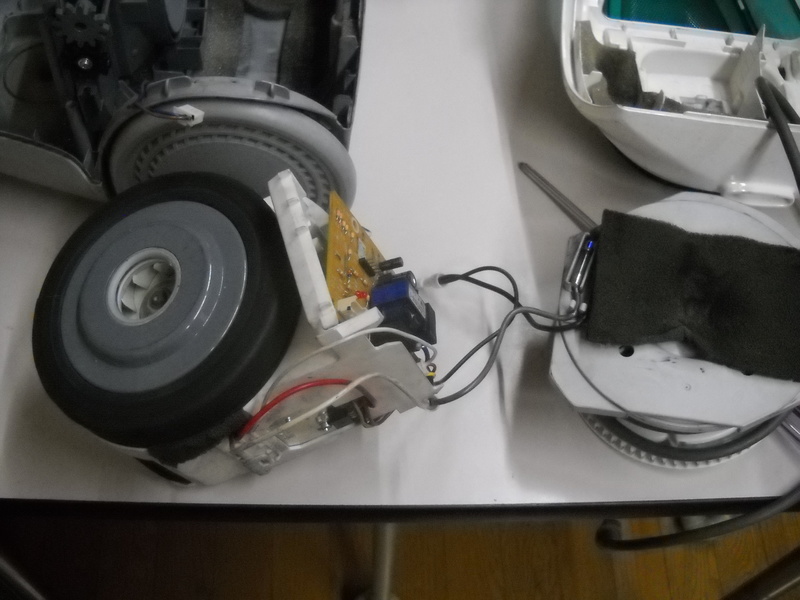

図４：モータ（左）、電源ケーブル（右）

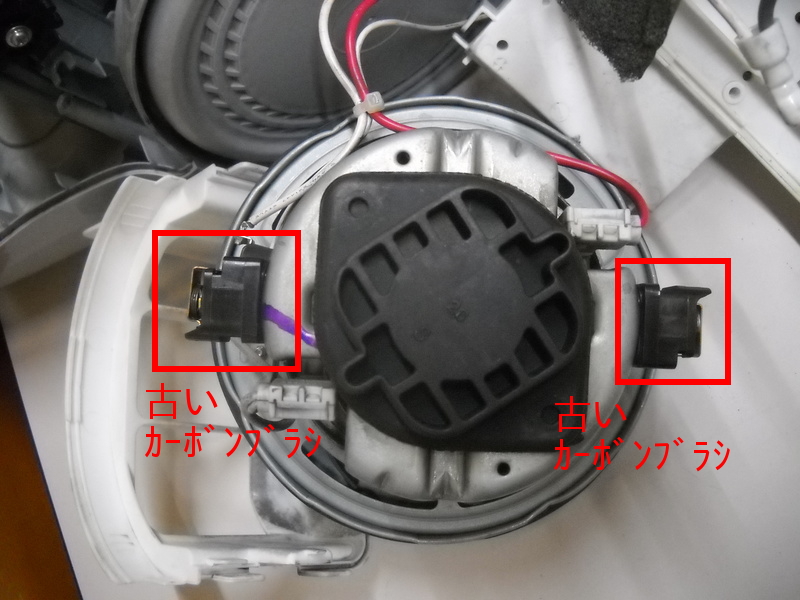

モータ本体を取り出し、カーボンブラシを外す。（ネジで止めてあるだけ）

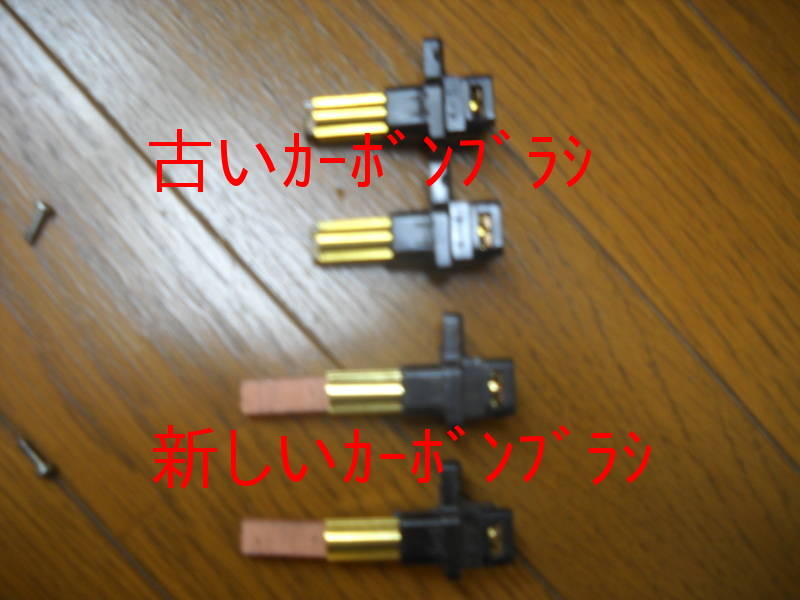

新品のカーボンブラシと交換し、分解した手順とは逆に組み立てる。

カーボンブラシを購入した袋に入っていた注意事項に従い、最初５分間は標準モードで慣らし運転をし、次に強にして２５分間掃除機を使ってみた。特に異音や異臭、異常な発熱等がなくちゃんとお掃除してくれた。

修理完了！
